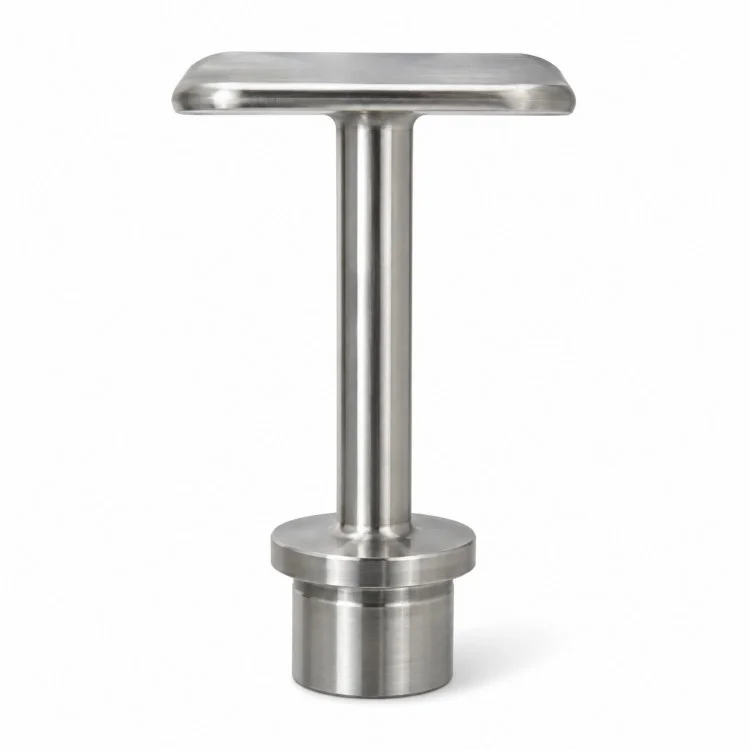

Wał stopniowany obrabiany CNC z głowicą T

Xiangxing Xinjest dostawcą elementów wału stopniowanego z głowicą T obrabianego CNC do niestandardowych zespołów mechanicznych. Konstrukcja łączy w sobie szeroką prostokątną główkę ze smukłym okrągłym trzonkiem i stopniowanym cylindrycznym zakończeniem. Zaokrąglone krawędzie głowicy i przejścia między sekcjami można zdefiniować w celu dopasowania do struktury współpracującej i wymagań obsługi.

Dostosowanie koncentruje się na relacji pomiędzy główką, trzonkiem, ramieniem i średnicą końcową. Klienci mogą określić długość całkowitą, orientację główki, położenie ramion, promienie przejścia i wymiary kontrolujące dopasowanie zespołu. Wszelkie wymagane gwinty, otwory lub dodatkowe elementy powinny zostać zidentyfikowane na rysunku w celu sprawdzenia.

Trasa produkcyjna jest wybierana po ocenie materiału, geometrii, ilości i wykończenia. Powierzchnie widoczne i powierzchnie montażowe mogą mieć osobne kryteria akceptacji, co pomaga zachować wymagany wygląd przy jednoczesnej kontroli wymiarów funkcjonalnych.

Dane techniczne

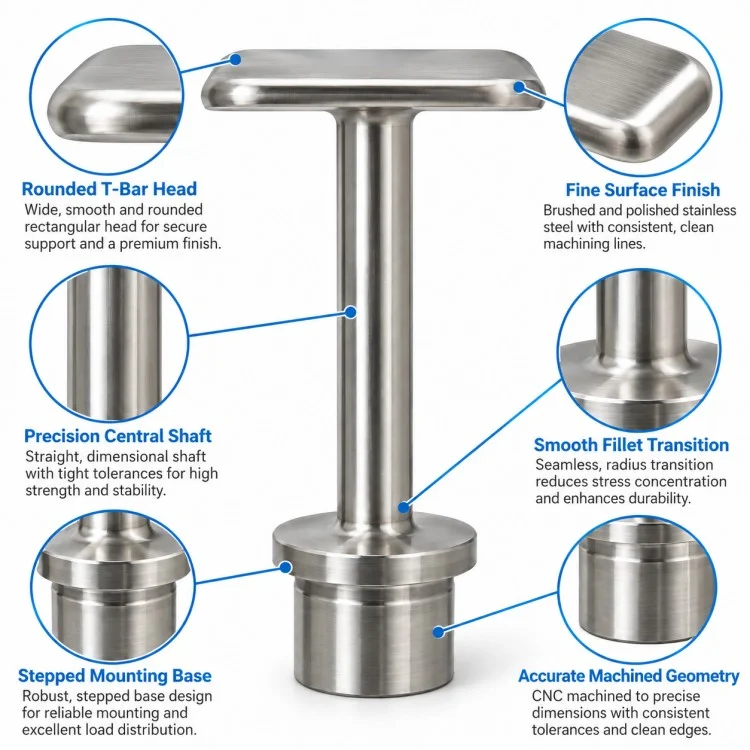

Cechy produktu

Prostokątna geometria główki

Wydłużona główka zapewnia szersze połączenie niż trzonek. Jego zarys, promienie krawędzi i orientację można dostosować, aby dopasować je do otaczającego zespołu.

Stopniowe zakończenie z okrągłym ramieniem

Zmiana średnicy tworzy określoną powierzchnię pobocza. Jeżeli jest używany jako punkt odniesienia zespołu, jego położenie i prostopadłość można określić względem osi wału.

Konfiguracja smukłego mostka

Średnicę i długość trzpienia można dostosować do dostępnej przestrzeni montażowej. Wymagania dotyczące prostości i powierzchni powinny być określone zgodnie z zamierzoną funkcją.

Oddzielne wymagania dotyczące wyglądu i dopasowania

Odsłoniętym powierzchniom można przypisać kryteria akceptacji wizualnej, natomiast średnice łączników i powierzchnie poboczy są kontrolowane na rysunku. Naddatki na wykończenie są uwzględniane tam, gdzie powłoki wpływają na dopasowanie.

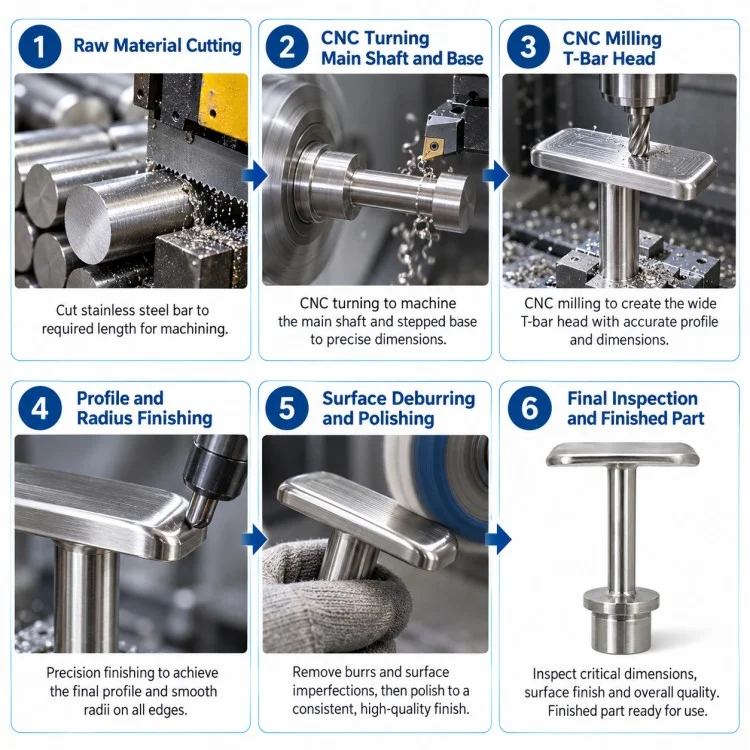

Proces produkcyjny

Inżynieria i pusty przegląd

Oceń proporcje główki do trzonu, materiał, ilość i wymagania dotyczące obciążenia. Przed wybraniem ścieżki produkcyjnej sprawdź, czy komponent wymaga konstrukcji jednoczęściowej, czy pozwala na zmontowaną konstrukcję.

Toczenie elementów cylindrycznych

Obrobić trzpień, występ i cylindryczny koniec, stosując odpowiedni uchwyt roboczy. W przypadku wału stopniowanego z głowicą T obrabianego CNC, podpora o smukłym przekroju i kolejność obróbki są brane pod uwagę w celu kontrolowania ugięcia.

Obróbka profilu głowy

Wyfrezuj prostokątny łeb i określone elementy krawędzi. Ustal wymaganą relację pomiędzy powierzchniami czołowymi, punktem odniesienia barku i osią wału.

Wykończenie powierzchni

Zastosuj uzgodniony proces polerowania, piaskowania lub kompatybilnego procesu powlekania. W razie potrzeby chroń lub kompensuj krytyczne powierzchnie współpracujące.

Kontrola i pakowanie

Sprawdź krytyczne średnice, długości, wymagania geometryczne i wygląd powierzchni. Opakowanie może być tak zaprojektowane, aby ograniczyć ślady styku na odsłoniętych główkach i łodygach.

Często zadawane pytania

P1: Czy możesz wyprodukować tę część jako pojedynczy element?

Możemy ocenić trasę obróbki jednoczęściowej po sprawdzeniu wymiarów, materiału i ilości. Jeżeli dopuszczalna jest konstrukcja zmontowana, należy określić wymagania dotyczące połączeń. Zaproponowaną konstrukcję potwierdzimy przed produkcją.

Pytanie 2: Które wymiary należy uznać za krytyczne?

Typowe punkty wymagające przeglądu obejmują średnice współpracujące, położenie występu, długość całkowitą, prostość trzpienia i relację pomiędzy osią łba i wału. Ostateczne wymiary krytyczne zależą od montażu.

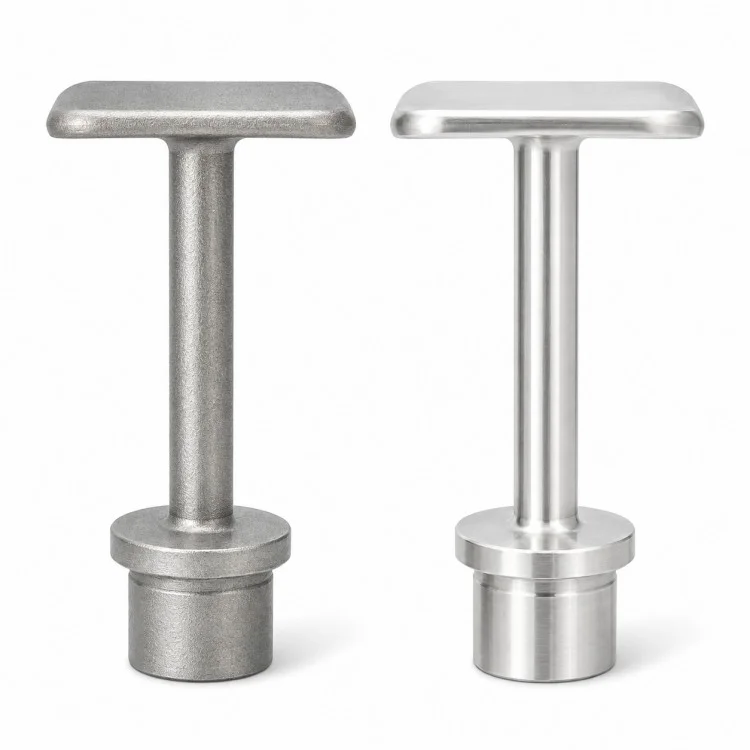

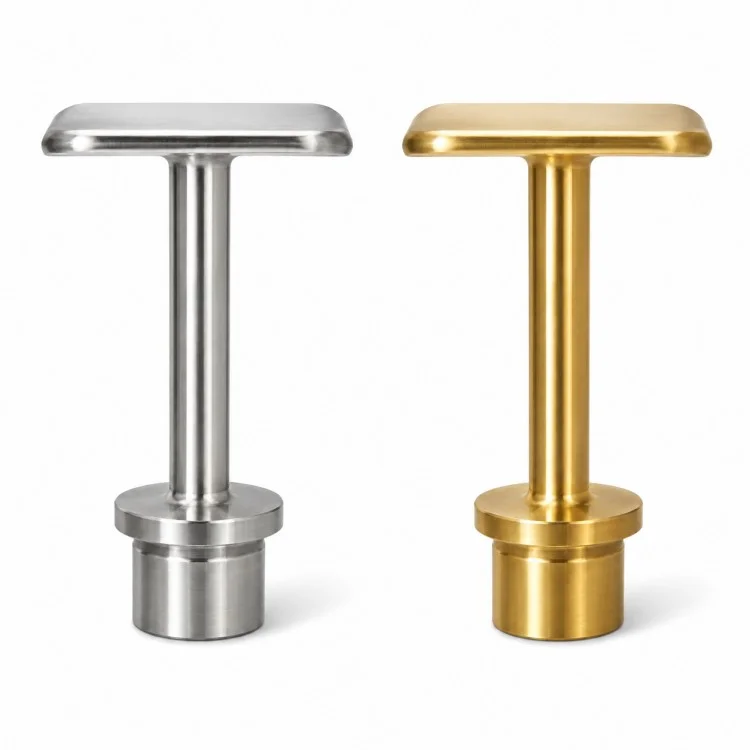

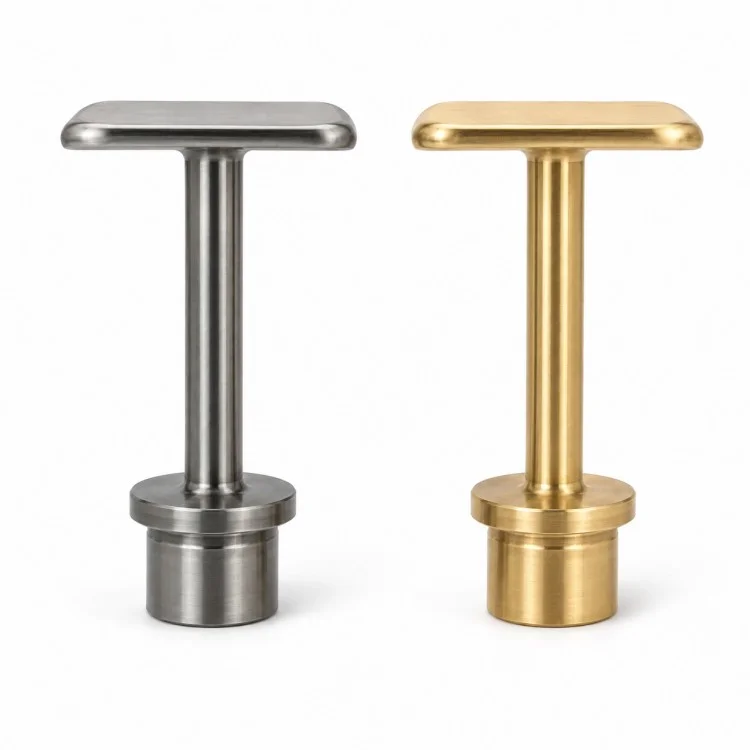

P3: Czy możesz zapewnić inny wygląd powierzchni?

Tak. Można oceniać wykończenia polerowane, piaskowane i kompatybilne z powłokami. Proszę podać specyfikację wykończenia lub próbkę referencyjną i zidentyfikować powierzchnie, w przypadku których należy zachować dopasowanie wymiarowe.

P4: Jaką tolerancję obróbki można osiągnąć?

Możliwości naszego sprzętu mogą osiągnąć ± 0,001 mm w przypadku odpowiednich funkcji. Osiągalną tolerancję dla tego elementu należy potwierdzić pod kątem jego geometrii, materiału, smukłości i metody kontroli. Wymagania dotyczące rysunku zostaną sprawdzone przed akceptacją.

P5: Jakie certyfikaty i dokumenty jakości możesz dostarczyć?

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. posiada certyfikaty systemu zarządzania jakością ISO 9001 i IATF 16949. Certyfikaty materiałowe, protokoły kontroli wymiarowej i inne dokumenty jakościowe mogą zostać potwierdzone zgodnie z zamówieniem.

P6: Jak radzicie sobie z problemami wymiarowymi lub produkcyjnymi po dostawie?

Prosimy o przesłanie zdjęć, zapisów pomiarów lub wyników kontroli. Nasi inżynierowie porównają informacje z rysunkami i dokumentacją produkcyjną, a wstępna ocena będzie dostępna w ciągu zaledwie dwóch godzin, jeśli zostaną dostarczone wystarczające informacje. Uzgodnimy wówczas odpowiednie rozwiązanie.

Bezpośrednie zalety fabryki

Przegląd relacji głowy i wału

Nasi inżynierowie oceniają połączenie pomiędzy szeroką główką, smukłym trzpieniem i schodkowym zakończeniem, pomagając w określeniu danych i wymagań produkcyjnych przed rozpoczęciem produkcji.

Połączone możliwości toczenia i frezowania

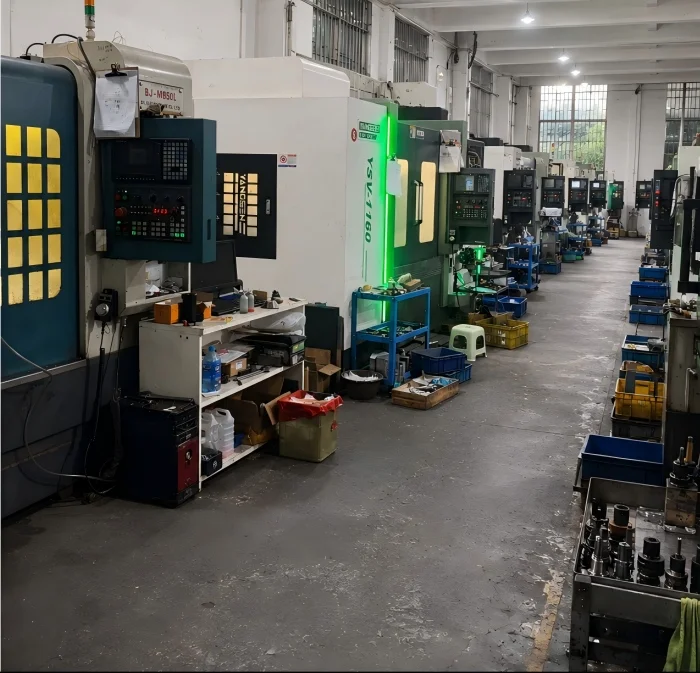

Tokarki CNC, centra obróbcze, sprzęt pięcioosiowy i możliwości toczenia pozwalają na wybór trasy produkcji w oparciu o rzeczywistą geometrię i wielkość zamówienia.

Informacje zwrotne z produkcji podczas opracowywania

Wspieramy dyskusje na temat doboru materiałów, promieni przejścia, dostępu do obróbki i naddatków na wykończenie, aby pomóc klientom udoskonalić rysunki produkcyjne.

Próbki i wsparcie produkcyjne

Próbki można wykorzystać do sprawdzenia dopasowania i wyglądu instalacji przed produkcją seryjną. Uzgodnione zmiany rysunków i kryteria kontroli stanowią punkt odniesienia dla powtarzających się zamówień.

Wyślij Xiangxing Xin swoje rysunki lub próbki wału stopniowanego z głowicą T obrobioną CNC, wraz z wymaganiami dotyczącymi ilości i łączenia, w celu przeglądu technicznego i wyceny.
