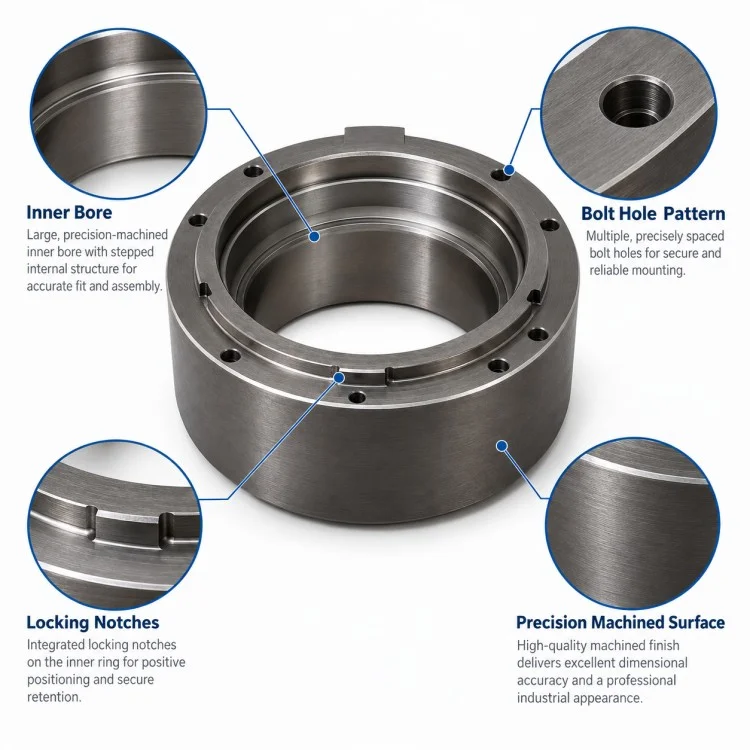

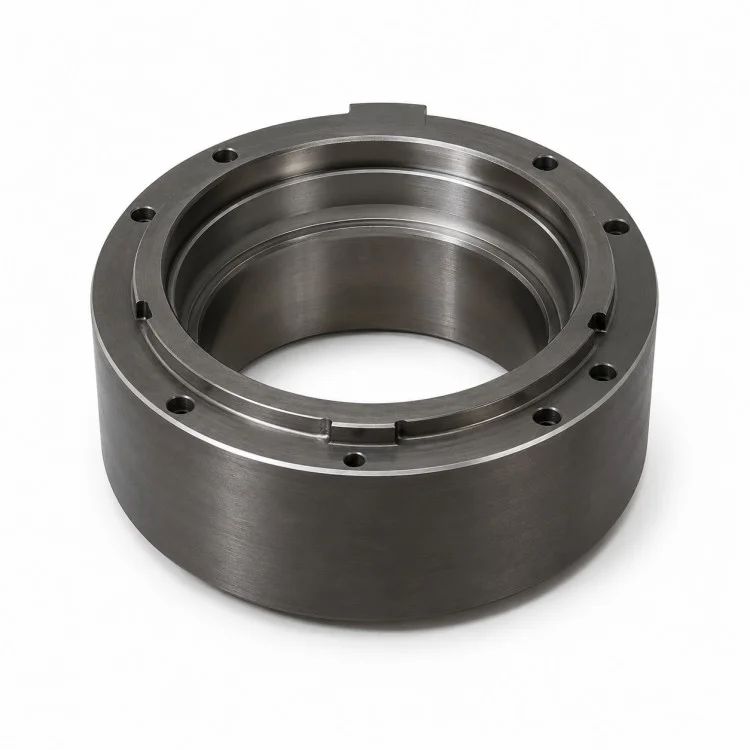

Xiangxing Xin produkuje precyzyjną obudowę łożyska pierścieniowego obrabianą CNC jako bezpośredni producent zespołów OEM, w których wiele koncentrycznych powierzchni musi współpracować w ramach jednego okrągłego elementu. Duży centralny otwór jest otoczony schodkowymi średnicami wewnętrznymi i występami, które mogą zapewnić strefy osadzania, ustalania lub prześwitu dla łożysk, tulei, uszczelek lub innych cylindrycznych części współpracujących.
Zewnętrzny korpus pierścieniowy zawiera szereg otworów montażowych rozmieszczonych na obwodzie. Ich średnica, ilość i rozmieszczenie śrub mogą być dostosowane do układu wyposażenia klienta. Lokalne nacięcia, wypukłe wypustki lub przerywane elementy pierścieniowe mogą również zostać uwzględnione, gdy projekt wymaga orientacji, zablokowania lub wyrównania.
W przypadku tego typu oprawy związek między otworem głównym, występami wewnętrznymi, średnicą zewnętrzną i układem otworów montażowych jest ważniejszy niż jakikolwiek pojedynczy wymiar rozpatrywany niezależnie. Dlatego stabilny punkt odniesienia obrotu jest przydatny podczas planowania toczenia, wytaczania i obróbki otworów wtórnych.

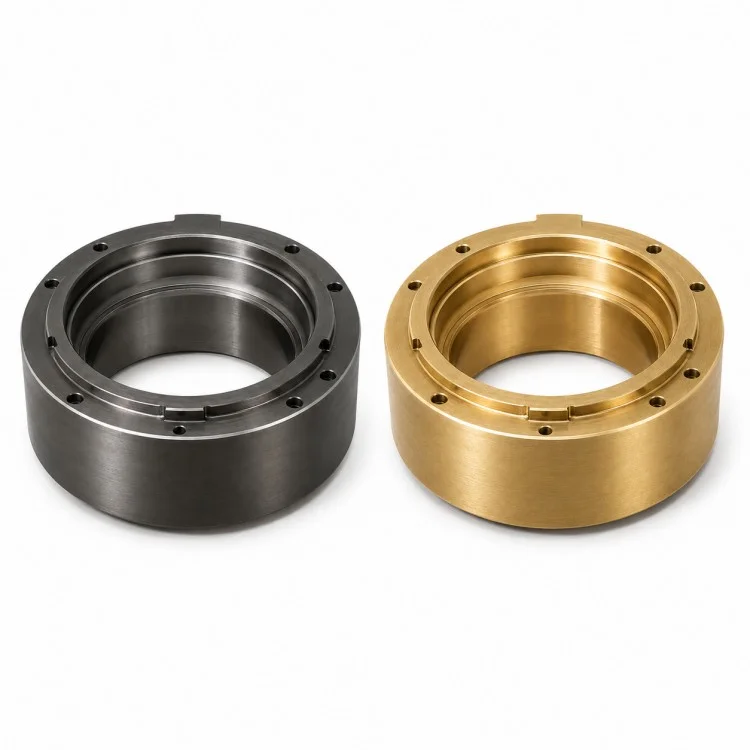

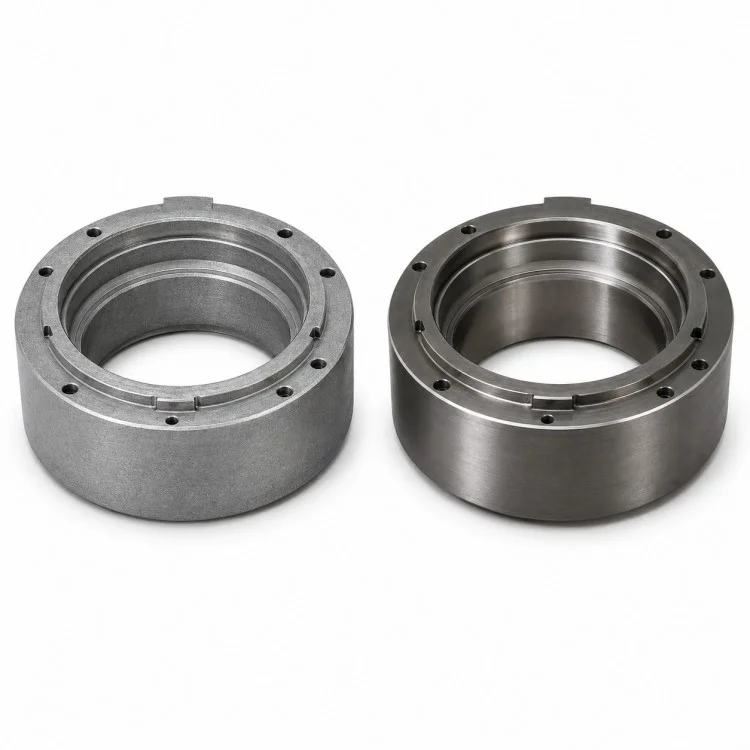

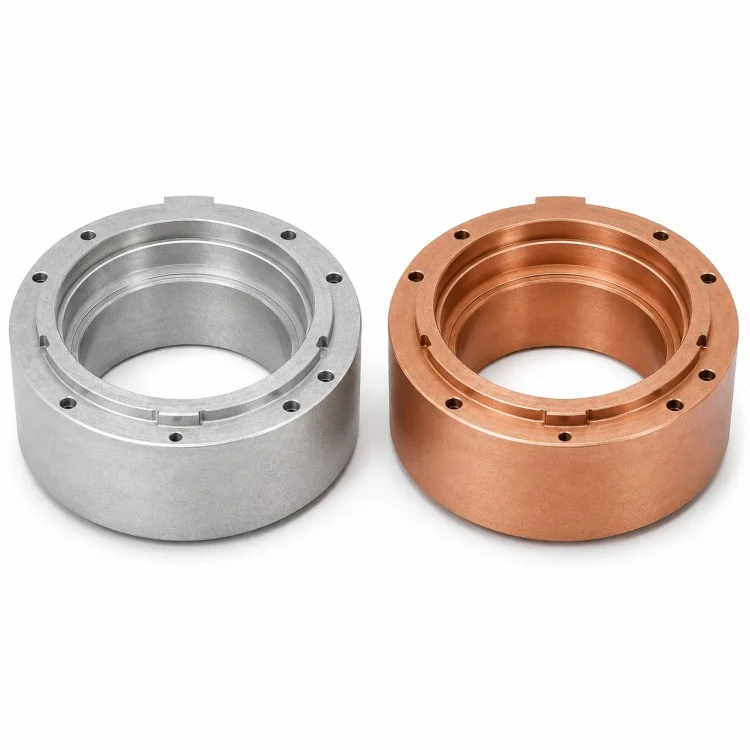

W zależności od zastosowania można rozważyć stal nierdzewną, stal węglową, stal stopową, stop aluminium, mosiądz lub inne metale nadające się do obróbki mechanicznej. Jeśli projekt obejmuje gniazdo łożyska lub połączenie uszczelnienia, ostateczna tolerancja i wymagania dotyczące wykończenia powierzchni powinny zostać potwierdzone na rysunku technicznym przed rozpoczęciem produkcji.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd.może zorganizować inspekcję pod kątem średnicy otworu, stopniowanego położenia gniazda, wymiarów związanych z koncentrycznością, umiejscowienia otworu montażowego i funkcjonalnych powierzchni współpracujących. Dzięki temu część nadaje się do niestandardowych maszyn, gdzie ważniejsze jest niezawodne osiowanie i powtarzalność montażu niż zastosowanie obudowy katalogowej.
| Parametr | Bliższe dane |
| Nazwa produktu | Precyzyjna obudowa łożyska pierścieniowego obrabiana CNC |
| Marka | Xiangxing Xin |
| Firma | Xiamen Xiangxing Xin Industry and Trade Co., Ltd. |
| Typ produktu | Obudowa łożyska pierścieniowego / nośnik łożyska okrągłego |
| Główna struktura | Korpus pierścieniowy ze stopniowanym otworem wewnętrznym |
| Główny proces | Toczenie CNC, wytaczanie, frezowanie, wiercenie |
| Otwór centralny | Według rysunku klienta |
| Kroki wewnętrzne | Zgodnie z wymogami krycia |
| Średnica zewnętrzna | Według rysunku klienta |
| Otwory montażowe | Ilość i położenie zgodnie z rysunkiem |
| Koło Śruby | Zgodnie z układem wyposażenia |
| Lokalne wycięcia/zakładki | Opcjonalnie, zgodnie z projektem |
| Tworzywo | Według aplikacji |
| Dopasowanie / tolerancja | Zgodnie z wymaganiami funkcjonalnymi |
| Wykończenie powierzchni | Wykończenie maszynowe lub określona obróbka |

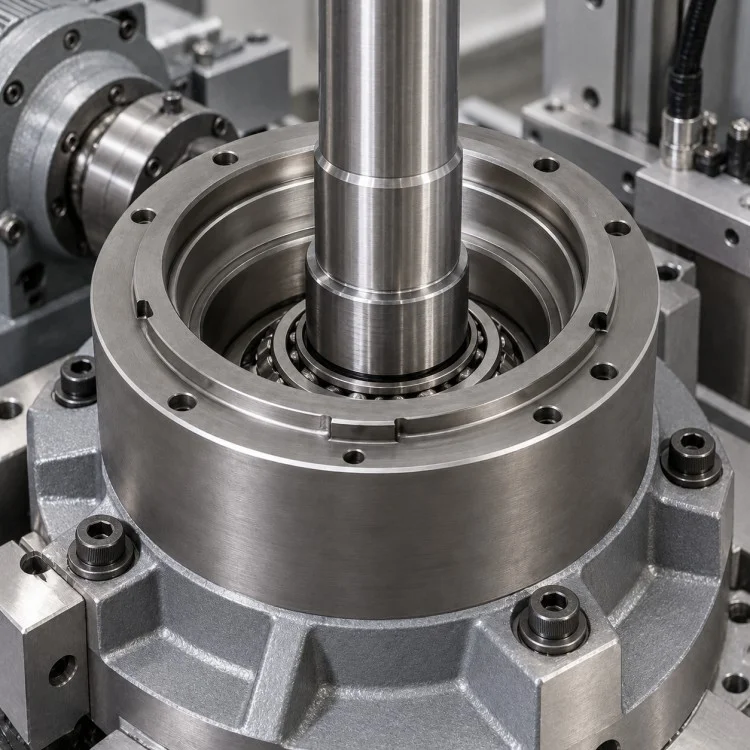

| Aplikacja | Podpora łożyska, zespół obrotowy, pozycjonowanie mechaniczne |
| Metoda produkcji | Na podstawie rysunku / na podstawie próbki |
| Kontrola | Zgodnie z zatwierdzonym rysunkiem technicznym |
W tym samym korpusie pierścieniowym można zintegrować kilka średnic wewnętrznych i występów, dzięki czemu jeden komponent może dostosować się do różnych stref lokalizacji, podparcia lub prześwitu.
Główny otwór, stopniowane gniazda i zewnętrzne elementy cylindryczne można zaplanować wokół wspólnego odniesienia obrotowego, gdy zastosowanie wymaga wyrównania współpracujących komponentów.
Wokół obudowy można rozmieścić wiele otworów zgodnie z rozstawem śrub wyposażenia, zamiast ograniczać się do standardowego schematu montażu.
Konstrukcja pierścieniowa zapewnia duży centralny otwór, zachowując jednocześnie wystarczającą ilość otaczającego materiału do ustalania powierzchni i elementów montażowych.
Szczeliny, wypustki, wypustki lub drobne detale blokujące można dodać tam, gdzie rzeczywisty montaż wymaga funkcji orientacji lub zabezpieczenia przed obrotem.
W przypadku precyzyjnej obudowy łożyska pierścieniowego obrabianej CNC główną zaletą w porównaniu z obudową z ogólnego katalogu jest możliwość zdefiniowania pełnego wewnętrznego interfejsu montażu i montażu wokół sprzętu klienta.
| Element porównawczy | Obudowa pierścieniowa oparta na rysunku | Standardowa obudowa łożyska |
| Otwór wewnętrzny | Można określić wiele średnic i stopni | Głównie standardowe gniazdo łożyska |
| Wzór montażu | Numer otworu i okrąg śrub są zgodne z wyposażeniem | Naprawiono standardowy wzór |
| Wysokość obudowy | Zdefiniowane przez układ zespołu | Rozmiar standardowy |
| Funkcje lokalne | Można dodać wypustki, szczeliny lub reliefy | Ograniczony |
| Interfejs łożysko/tuleja | Zaprojektowane wokół rzeczywistych współpracujących części | Standardowy interfejs |
| Tworzywo | Dobierane zgodnie z warunkami projektu | Standardowe opcje materiałowe |
| Aplikacja | Maszyny OEM i niestandardowe | Ogólna znormalizowana instalacja |
Tak. Średnice otworów, pozycje występów i głębokości osadzenia mogą być zgodne z zatwierdzonym rysunkiem i rzeczywistymi elementami współpracującymi.
Tak. Ilość otworów, średnicę i położenie rozstawu śrub można wykonać zgodnie z układem wyposażenia klienta.
Potencjalnie tak. Można poddać obróbce wiele obszarów schodkowych, jeśli rysunek wymaga oddzielnych stref lokalizacji lub osadzenia.
Nie. Różne sekcje mogą mieć różne funkcje. Gniazda łożysk, otwory przelotowe i obszary uszczelnień powinny spełniać własne wymagania funkcjonalne.
Tak. Funkcje te można dodać w celu orientacji, blokowania lub pozycjonowania, jeśli są wyraźnie określone na rysunku technicznym.
Proszę podać rysunek lub model 3D, materiał, ilość, krytyczne pasowania otworów, informacje o otworach montażowych, wymagania dotyczące powierzchni i szczegóły zastosowania.
Tak. W przypadku nowych obudów pierścieniowych weryfikacja próbki może pomóc w potwierdzeniu wymagań dotyczących dopasowania, montażu i montażu przed wydaniem powtarzających się ilości.

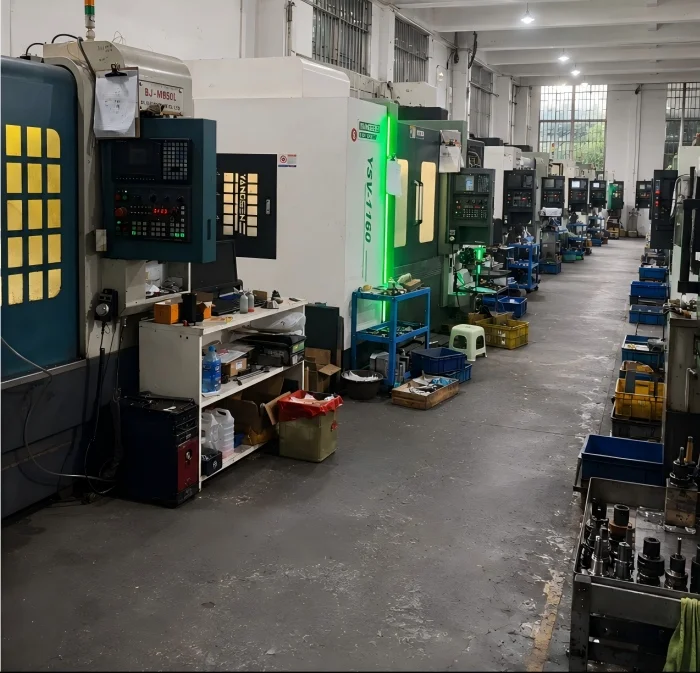

W przypadku dużych elementów pierścieniowych firma Xiamen Xiangxing Xin Industry and Trade Co., Ltd. wykorzystuje proces obróbki Xiangxing Xin do wspierania projektów precyzyjnych obudów łożysk pierścieniowych obrabianych CNC, od przeglądu układu otworów po powtórną produkcję.
Zamiast sprawdzać tylko jedną średnicę otworu, zespół obróbczy może przejrzeć pełną sekwencję wewnętrznych stopni, występów i powierzchni ustalających w ramach jednego stosu montażowego.
Toczenie kołowe i wiercenie obwodowe można zaplanować razem, tak aby wzór mocowania pozostał prawidłowo powiązany z głównym otworem.
Klienci nie są ograniczeni do standardowych obudów katalogowych. Średnica otworu, głębokość gniazda, wysokość obudowy i rozmieszczenie otworów montażowych mogą odpowiadać rzeczywistemu projektowi sprzętu.
Kontrola może rozróżnić pasowania łożysk, obszary luzu i ogólne powierzchnie konstrukcyjne, zamiast przypisywać niepotrzebne wąskie tolerancje do każdej cechy.
W przypadku projektów nowych maszyn próbki można wykorzystać do sprawdzenia osadzenia łożysk, montażu oprawy i luzu otaczającego przed ponowną produkcją.

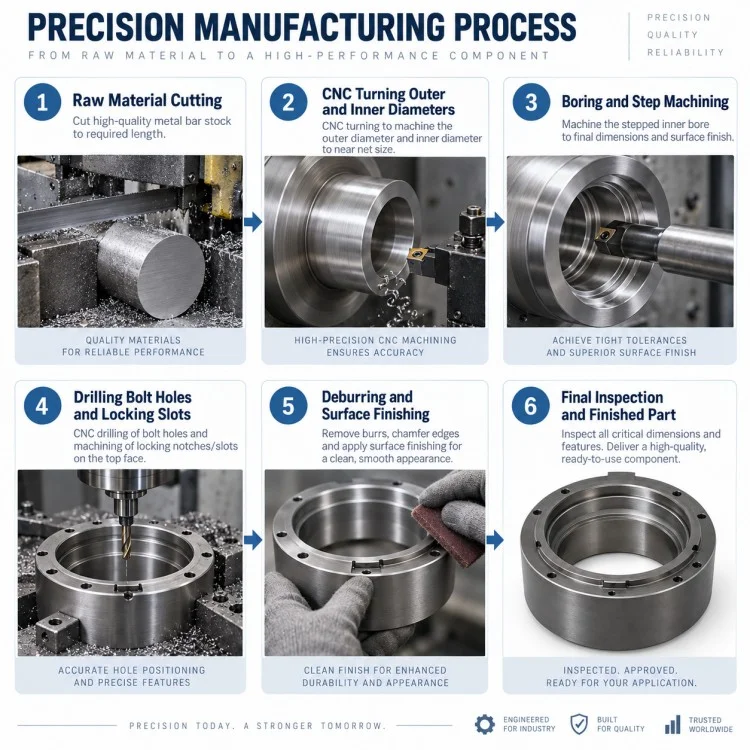

Xiangxing Xin może koordynować toczenie, wytaczanie, wiercenie, frezowanie, opcjonalną obróbkę cieplną i wykańczanie powierzchni zgodnie z rzeczywistą geometrią i materiałem.
