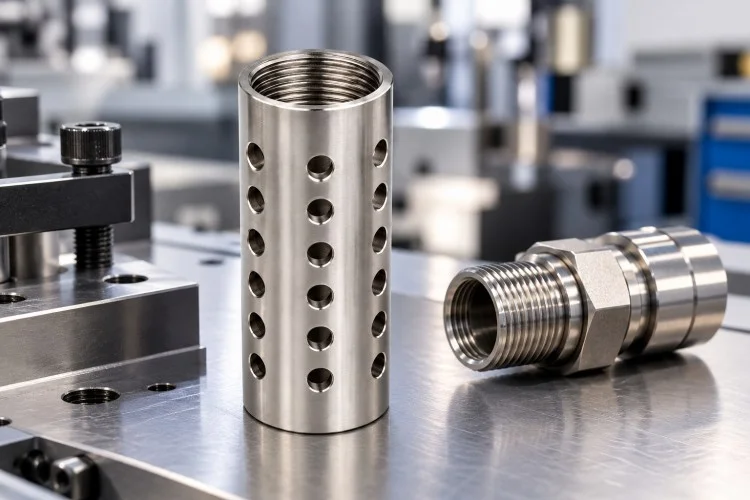

Xiangxing Xinjest dostawcą elementów z perforowanymi tulejami gwintowanymi obrabianymi CNC do zespołów OEM. Cylindryczna konstrukcja łączy w sobie otwór osiowy, otwór z gwintem wewnętrznym i wiele rzędów otworów promieniowych. Wymagania produkcyjne można zdefiniować w odniesieniu do zazębienia gwintu, wymiarów współpracujących i związku pomiędzy układem otworów a danymi montażowymi.
Dostosowanie obejmuje długość tulei, średnicę zewnętrzną, rozmiar otworu, grubość ścianki, specyfikację gwintu oraz średnicę i odstępy otworów bocznych. Krawędzie otworów i wejścia gwintów można usunąć zadziorami lub fazować zgodnie z rysunkiem, aby ułatwić obsługę i montaż.
Materiał i wykończenie powierzchni dobierane są w zależności od środowiska pracy i współpracujących komponentów. Nasz zespół inżynierów może przejrzeć rysunki lub próbki przed wyceną, pomagając określić dostęp do obróbki, ryzyko deformacji cienkościennych i wymagania kontrolne.
| Parametr | Opis |
| Typ komponentu | Tuleja cylindryczna z gwintem wewnętrznym i wieloma otworami bocznymi |
| Proces produkcyjny | Toczenie CNC, wiercenie, obróbka gwintów i gratowanie |
| Opcje materiałowe | Stal nierdzewna, stop aluminium, mosiądz, miedź, stal węglowa lub stal stopowa, z zastrzeżeniem przeglądu projektu |
| Średnica zewnętrzna/długość | Dostosowane do rysunku |
| Grubość otworu/ściany | Zdefiniowane na podstawie wymiarów współpracujących i wymagań konstrukcyjnych |
| Wątek wewnętrzny | Standard gwintu, średnica, skok, głębokość i pasowanie określone przez klienta |
| Boczne otwory | Dostosowana średnica, ilość, odstępy między rzędami i pozycje kątowe |
| Tolerancja wymiarowa | Potwierdzone na podstawie rysunku i indywidualnych cech |
| Wykończenie powierzchni | Obróbka po obróbce mechanicznej lub dodatkowe wykończenie odpowiednie do wybranego materiału |
| Obróbka krawędzi | Gratowanie i określone fazowanie |
| Kontrola | Wymiary, pasowanie gwintów, rozmieszczenie otworów i wygląd zgodnie z ustaleniami |
| Typ zamówienia | Prototyp, mała partia i powtarzalna produkcja |

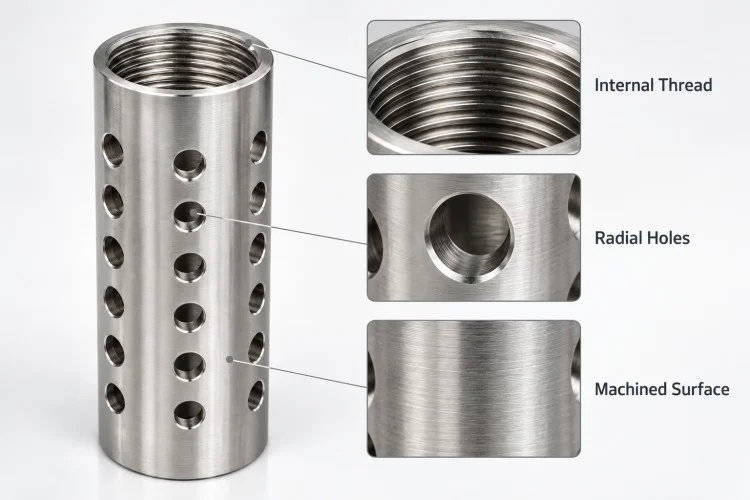

Gwintowany otwór zapewnia interfejs współpracujący dla odpowiedniego komponentu. Można określić głębokość gwintu, pasowanie i fazę wejściową, aby dopasować je do projektu zespołu.
W zależności od projektu można rozmieścić wiele rzędów otworów promieniowych. Ich funkcja – taka jak dostęp, przejście czy pozycjonowanie – zależy od zastosowania klienta.
Otwór i średnica zewnętrzna są obrabiane wokół wymaganej grubości ścianki. W przypadku cieńszych przekrojów sprawdzana jest kolejność obróbki i mocowanie, aby ograniczyć odkształcenia.
Przecięcia otworów bocznych i wejścia gwintu wymagają uwagi podczas gratowania. Wymagania dotyczące krawędzi można uwzględnić w rysunku i planie kontroli.

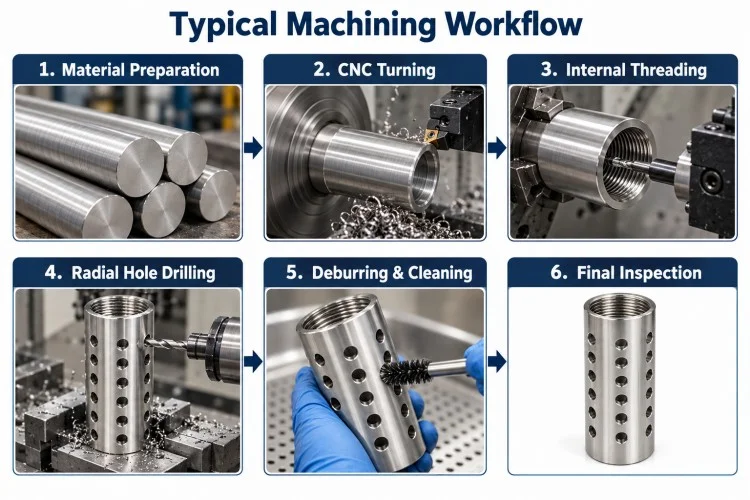

Przed rozpoczęciem produkcji sprawdź specyfikacje gwintów, rozmieszczenie otworów, grubość ścianki i krytyczne wymiary połączenia.
Obrabiaj średnicę zewnętrzną, powierzchnie czołowe i otwór, stosując odpowiednią strategię odniesienia. W przypadku perforowanej tulei gwintowanej obrabianej CNC zależność między tymi powierzchniami jest kontrolowana zgodnie z rysunkiem.
Wykonaj gwint wewnętrzny i otwory promieniowe, zachowując odpowiednią kolejność obróbki. Indeksowanie stosuje się tam, gdzie jest to wymagane w celu ustalenia określonych pozycji otworów kątowych.
Usuń zadziory z krawędzi otworów i wewnętrznych przecięć. W razie potrzeby zastosować uzgodnione wykończenie, biorąc pod uwagę jego wpływ na dopasowanie gwintu i ostateczne wymiary.
Sprawdź określone wymiary, układ otworów, akceptację gwintu i stan powierzchni. Protokoły kontroli mogą być sporządzone zgodnie z wymaganiami zamówienia.
Tak. Proszę podać standard gwintu, średnicę, skok, głębokość zazębienia i pasowanie, a także średnicę otworu bocznego, odstępy i położenie kątowe. Przed wyceną dokonamy przeglądu projektu.

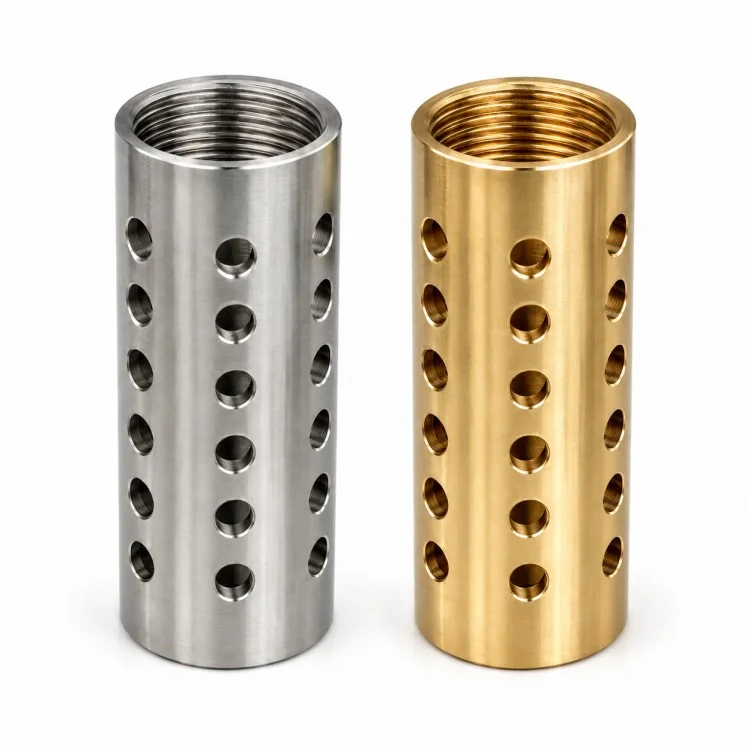

Możemy ocenić stal nierdzewną, stopy aluminium, mosiądz, miedź, stal węglową, stal stopową i inne potwierdzone materiały skrawalne. Wybór materiału powinien uwzględniać środowisko pracy, wytrzymałość i współpracujące komponenty.
Tak. Wewnętrzne przecięcia otworów są uwzględniane w przeglądzie gratowania. Proszę określić wszelkie specjalne wymagania dotyczące krawędzi wewnętrznych, czystości lub dostępu inspekcyjnego, abyśmy mogli potwierdzić odpowiednią metodę.
W przypadku niestandardowych komponentów obrabianych CNC Xiangxing Xin obsługuje rozpoczęcie od jednej próbki. Ceny i ustalenia dotyczące produkcji zależą od materiału, konstrukcji i wymagań dotyczących obróbki.
Oferujemy przykładową politykę zwrotu kosztów w przypadku pierwszej współpracy. Po przeglądzie technicznym koszty materiałów i robocizny mogą zostać początkowo naliczone i zwrócone w całości po złożeniu kolejnego zlecenia produkcyjnego. Ustalenie zostanie potwierdzone w wycenie.
Proszę dostarczyć rysunek w formacie PDF lub DWG/DXF oraz, jeśli to możliwe, model STEP, IGES lub SolidWorks. Uwzględnij materiał, ilość, szczegóły gwintu, tolerancje krytyczne i wymagania dotyczące wykończenia. Jeśli rysunki są niedostępne, możesz przesłać zdjęcia lub próbki w celu wspólnego projektowania konstrukcji.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. sprawdza związek pomiędzy gwintami, otworami bocznymi i grubością ścianki, aby pomóc zidentyfikować problemy produkcyjne przed rozpoczęciem produkcji.

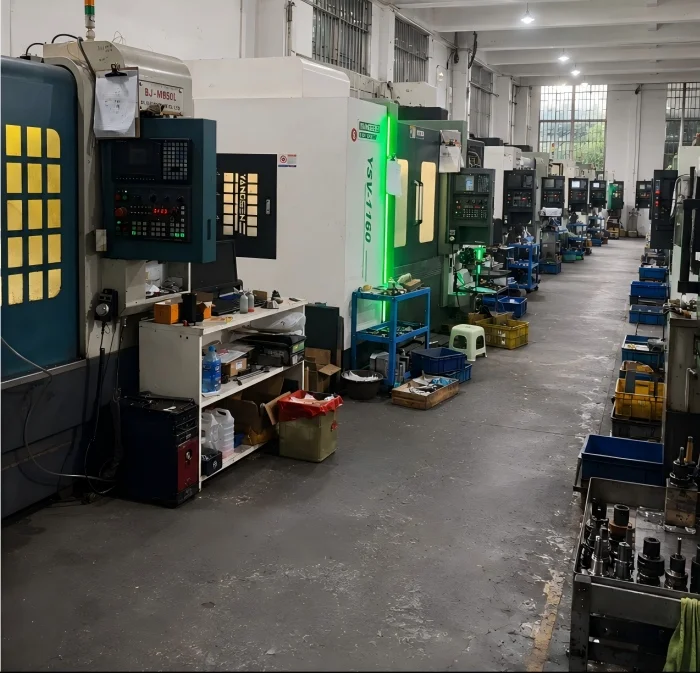

Toczenie CNC, centra obróbcze, sprzęt pięcioosiowy i możliwości toczenia i frezowania wspierają obróbkę korpusów cylindrycznych i elementów otworów rozproszonych.
Nasza firma posiada certyfikaty systemu zarządzania jakością ISO 9001 oraz IATF 16949. Na zamówienie możemy przygotować atesty materiałowe i protokoły kontroli wymiarowej.
Zacznij od próbki, aby sprawdzić dopasowanie i strukturę, a następnie ustal uzgodnione zmiany rysunków i wymagania kontrolne w celu powtórzenia produkcji.
W przypadku projektu perforowanej tulei gwintowanej obrabianej CNC prześlij nam wymagania dotyczące łączenia i oczekiwaną ilość, aby nasz zespół mógł przejrzeć odpowiedni plan produkcji.
