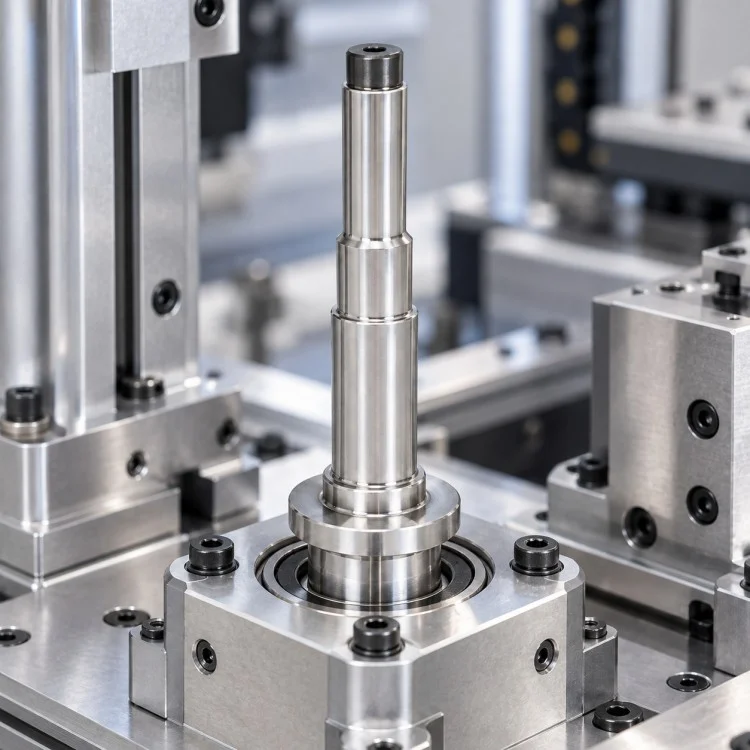

Jeśli chodzi o producentów OEM, Xiangxing Xin jest producentem precyzyjnych, obrabianych CNC wałów stopniowanych z kołnierzem, koncentrującym się na wałach, w przypadku których kilka średnic i odniesień osiowych musi współdziałać. Zamiast używać jednej ciągłej powierzchni cylindrycznej, komponent łączy w sobie wiele czopów, występów przejściowych i integralny kołnierz, dzięki czemu różne współpracujące części mogą być umieszczone w określonych pozycjach wzdłuż tej samej osi obrotu.
Kołnierz jest szczególnie ważny w tej konstrukcji. Może pełnić funkcję ogranicznika osiowego, punktu odniesienia montażowego lub punktu oddzielającego dwie strefy montażowe, w zależności od konstrukcji urządzenia. Dlatego jego położenie czołowe i grubość należy rozpatrywać łącznie z sąsiednimi średnicami wału, a nie sprawdzać jako izolowaną cechę zewnętrzną.
Na długości wału rozmieszczonych jest kilka stopniowanych sekcji. Obszary te mogą mieć różne wymagania dotyczące dopasowania, co oznacza, że jeden czop może służyć jako powierzchnia ustalająca, podczas gdy inna sekcja zapewnia jedynie prześwit lub wsparcie strukturalne. Ostateczne tolerancje powinny zatem odpowiadać rzeczywistej funkcji każdej średnicy pokazanej na rysunku klienta.
Planowanie procesu dla tego typu części zwykle rozpoczyna się od stabilnego punktu odniesienia toczenia. Toczenie zgrubne i wykańczające są rozmieszczone wokół sekwencji czopów, pozycji występów i powierzchni kołnierzy. Jeżeli określono mniejsze pasowania lub wymagania dotyczące powierzchni, wybrane obszary cylindryczne mogą zostać poddane dodatkowemu wykończeniu lub szlifowaniu po głównych operacjach toczenia.

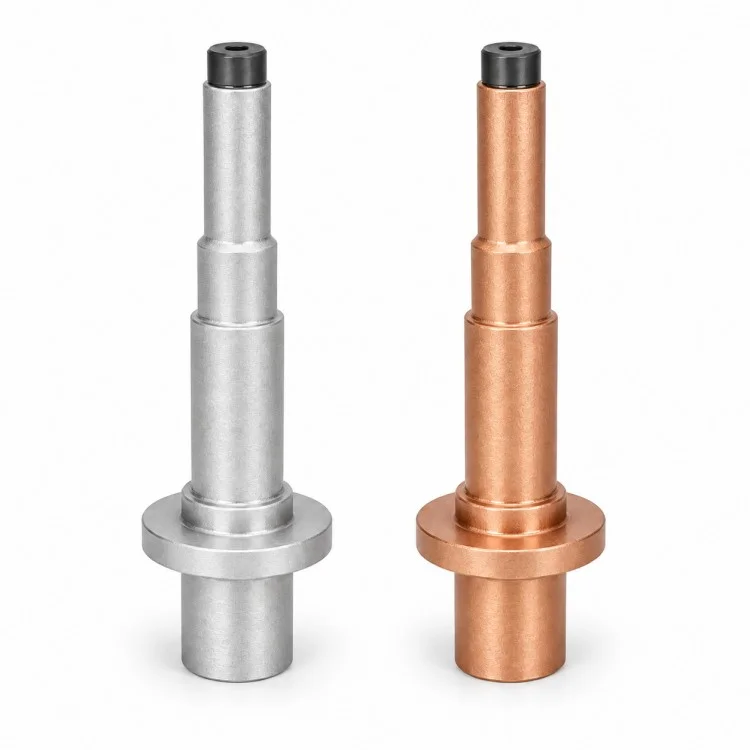

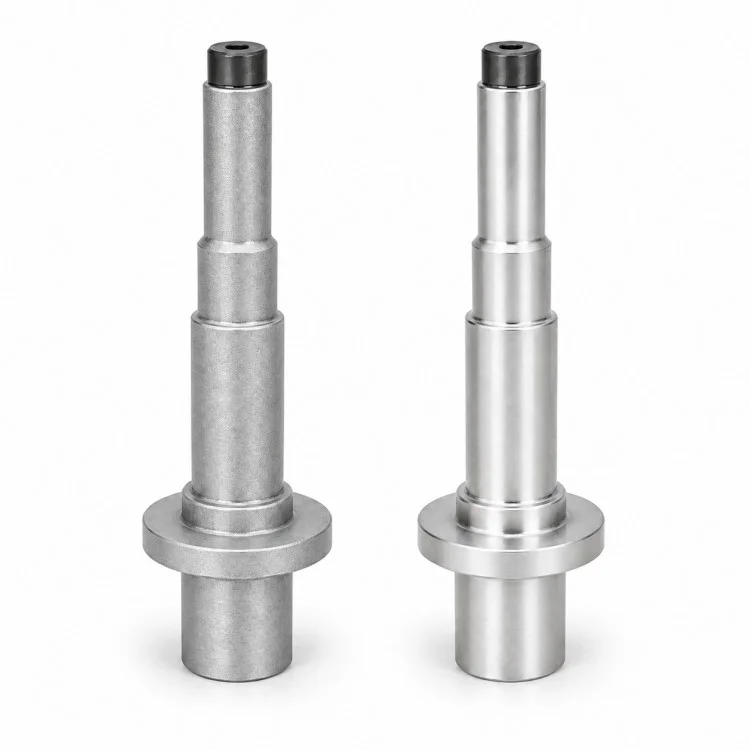

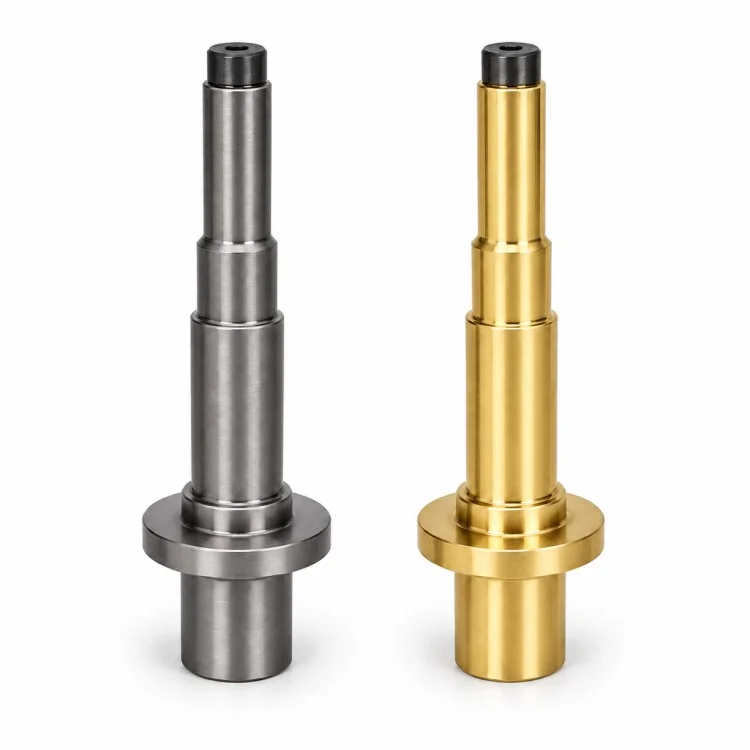

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.może wyprodukować tego typu wał z odpowiednich stopów aluminium, stali nierdzewnej, stali węglowej/stopowej, mosiądzu i innych potwierdzonych materiałów obrabialnych. Kontrola może skupiać się na przejściach średnic, odległościach osiowych, powierzchniach kołnierzy, długości całkowitej i innych wymiarach, które bezpośrednio wpływają na instalację i osiowanie mechaniczne.
| Parametr | Bliższe dane |
| Nazwa produktu | Precyzyjny wał stopniowany z kołnierzem obrabiany CNC |
| Marka | Xiangxing Xin |
| Firma | Xiamen Xiangxing Xin Industry and Trade Co., Ltd. |
| Typ produktu | Wał wielostopniowy z kołnierzem |
| Główny proces | Toczenie CNC / toczenie frezarskie zgodnie z wymaganiami |
| Średnice wału | Według rysunku |
| Długości czasopism | Według projektu montażu |
| Pozycje ramion | Według specyfikacji klienta |
| Średnica kołnierza | Według rysunku |
| Grubość kołnierza | Zgodnie z wymaganiami dotyczącymi lokalizacji osiowej |
| Funkcje końcowe | Stopniowy koniec / otwór / faza zgodnie ze specyfikacją |
| Tworzywo | Aluminium, stal nierdzewna, stal węglowa/stopowa, mosiądz itp. |
| Tolerancja | Przypisane według obszaru funkcjonalnego |
| Chropowatość powierzchni | Według rysunku technicznego |
| Obróbka cieplna | Dostępne, gdy określono |
| Obróbka powierzchniowa | Według materiału i zastosowania |
| Podstawa produkcji | Rysunek 2D / model 3D / próbka |
| Typowe zastosowanie | Maszyny OEM, zespoły obrotowe, systemy pozycjonowania |

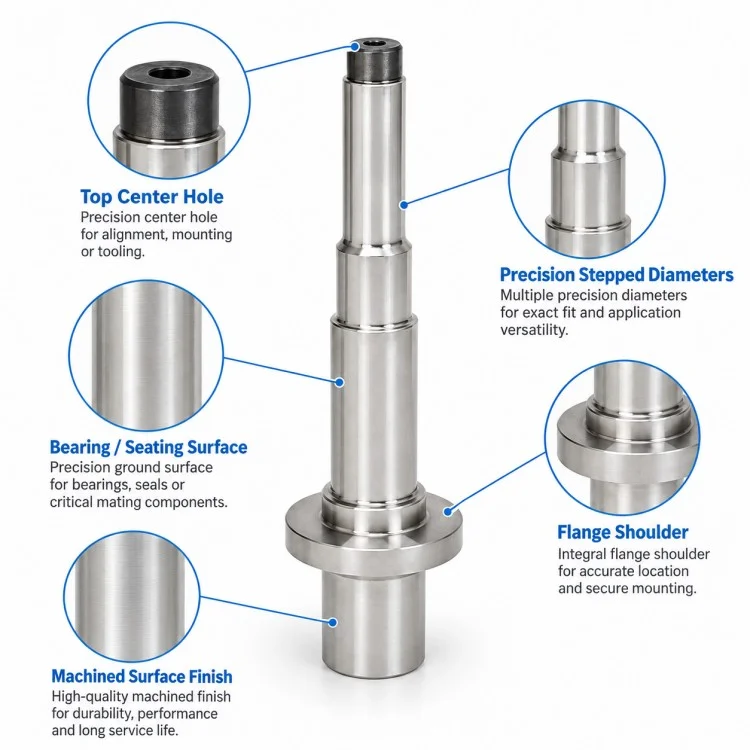

Różnym przekrojom wału można przypisać różne średnice i wymagania dotyczące dopasowania, co pozwala na połączenie jednego komponentu z kilkoma współpracującymi częściami.
Kołnierz tworzy dodatnie odniesienie osiowe bez konieczności stosowania oddzielnego kołnierza w konstrukcjach, w których preferowany jest zintegrowany ogranicznik.
Liczne występy oddzielają czopy funkcjonalne i pomagają ustalić pozycję montażową łożysk, tulei lub innych elementów cylindrycznych.
W przypadku precyzyjnego, stopniowanego wału kołnierzowego obrabianego CNC, odległości osiowe między występami a kołnierzem mogą być równie ważne jak poszczególne średnice, ponieważ te wymiary określają, gdzie po montażu znajdują się współpracujące części.
Tylko powierzchnie, które faktycznie wymagają precyzyjnego dopasowania, wymagają ściślejszej kontroli, podczas gdy niekrytyczne obszary konstrukcyjne mogą spełniać odpowiednie ogólne tolerancje.

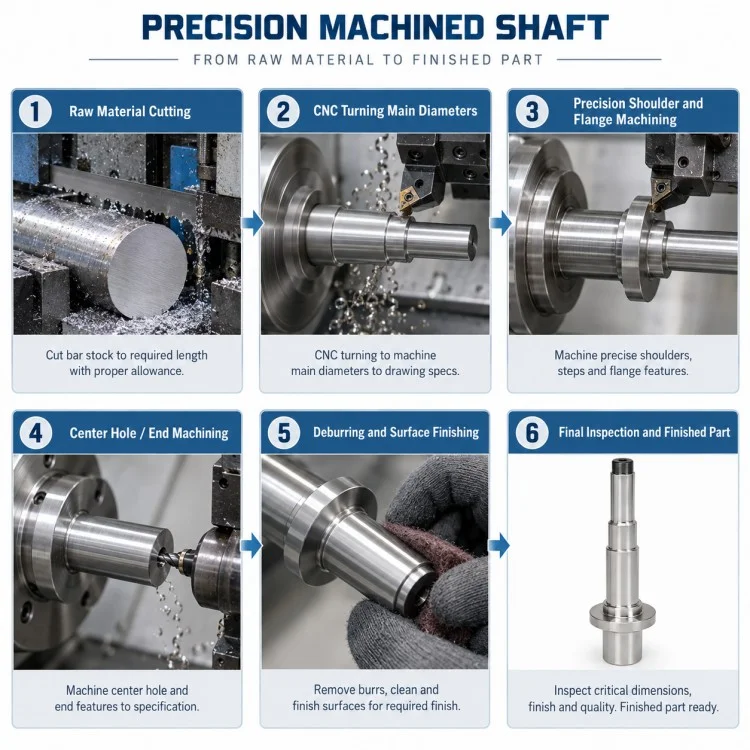

| Etap procesu | Główny cel |
| Przegląd rysunków | Klasyfikuj czopy ustalające, sekcje luzu, powierzchnie kołnierzy i krytyczne wymiary osiowe |
| Przygotowanie materiału | Wybierz odpowiedni pręt/kuty półfabrykat i zarezerwuj naddatek na obróbkę |
| Ostre toczenie | Ustal główne profile zewnętrzne i zaślepkę kołnierza |
| Toczenie krokowe | Twórz różne średnice wałów i przejścia ramion |
| Obróbka kołnierzy | Wykończ średnicę kołnierza, grubość i powierzchnie odniesienia |
| Zakończ przetwarzanie funkcji | Kompletne małe średnice końcowe, otwory lub określona geometria końcowa |
| Kontrola półwykończenia | Sprawdź naddatek na obróbkę ważnych czopów |
| Zakończ skręcanie | Kompletne średnice funkcjonalne i osiowe powierzchnie odniesienia |
| Opcjonalne szlifowanie | Używane tylko w określonych czopach precyzyjnych |
| Gratowanie | Usuń zadziory wokół ramion i przejść |
| Pomiar końcowy | Potwierdzić średnicę czopa, odległość odsadzenia, położenie kołnierza i długość całkowitą |
Tak. Tolerancje można przypisać zgodnie z funkcją każdego czopa, zamiast stosować jedną tolerancję dla całego wału.
Tak. Gdy kołnierz określa położenie zespołu, jego położenie czołowe można traktować jako kluczowy wymiar odniesienia.
Tak, gdy rysunek wymaga dopasowania lub wykończenia powierzchni, które umożliwia szlifowanie.
Jeśli rysunek klienta i materiał są odpowiednie, wał schodkowy i kołnierz można wyprodukować jako jeden zintegrowany element.
Najbardziej przydatne informacje obejmują wszystkie średnice wałów, długości osiowe, wymiary kołnierzy, tolerancje pasowania, chropowatość powierzchni, materiał, obróbkę cieplną i wielkość zamówienia.
Nie. Gniazda łożysk, czopy ustalające i ogólne powierzchnie konstrukcyjne mogą mieć różne wymagania dotyczące chropowatości w zależności od funkcji.
Tak. Ilości prototypowe można wykorzystać do sprawdzenia kluczowych pasowań i wymiarów zespołu przed ponowną produkcją.
W przypadku wieloetapowych projektów wałów firma Xiamen Xiangxing Xin Industry and Trade Co., Ltd. zapewnia firmie Xiangxing Xin bezpośrednie wsparcie produkcyjne w zakresie precyzyjnego wału stopniowanego z kołnierzem obrabianym CNC, począwszy od przeglądu technicznego poprzez kontrolę i powtórną produkcję.

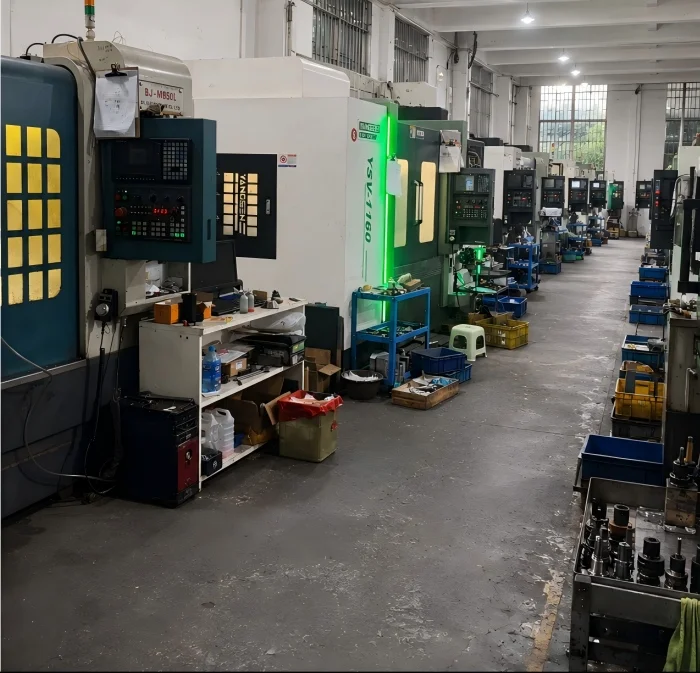

Fabryka łączy w sobie sprzęt do toczenia CNC i frezowania tokarsko-tokarskiego, umożliwiając koordynację geometrii opartej na wałach i dodatkowych detali nieobrotowych zgodnie z projektem części.
Zamiast narzucać niepotrzebnie wąskie tolerancje na cały komponent, przegląd techniczny może przed obróbką zidentyfikować prawdziwe gniazda łożysk, umiejscowić czopy i osiowe powierzchnie odniesienia.
CMM, pomiar wysokości, kontrola chropowatości, mikrometry i inny sprzęt kontrolny można wybrać zgodnie z rzeczywistymi wymaganiami wymiarowymi.
Można przyjmować zamówienia na jednoczęściowe prototypy, co pozwala na weryfikację nowych projektów wałów przed wprowadzeniem ich do regularnej produkcji.
Jeśli rysunek tego wymaga, obróbkę cieplną, obróbkę powierzchniową i powiązane procesy zlecane na zewnątrz można koordynować w ramach ścieżki produkcyjnej.
Po potwierdzeniu krytycznych wymiarów i powierzchni funkcjonalnych można zachować punkty procesu i kontroli do późniejszej produkcji, co pomaga poprawić powtarzalność pomiędzy partiami.
