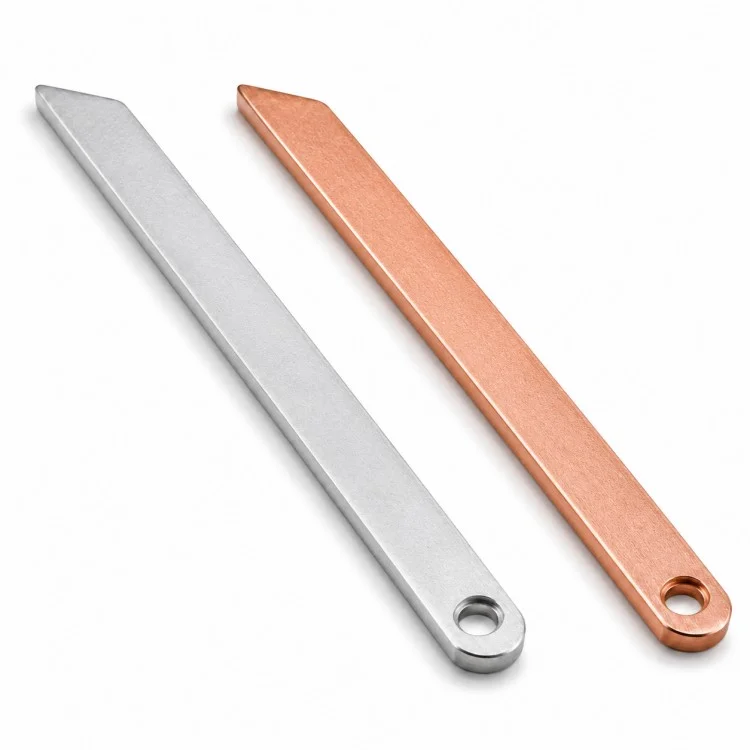

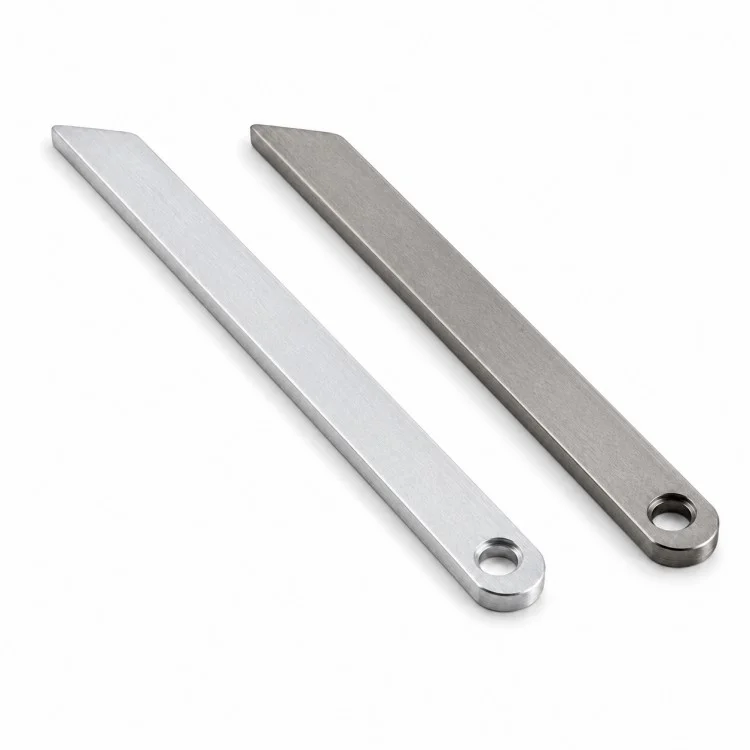

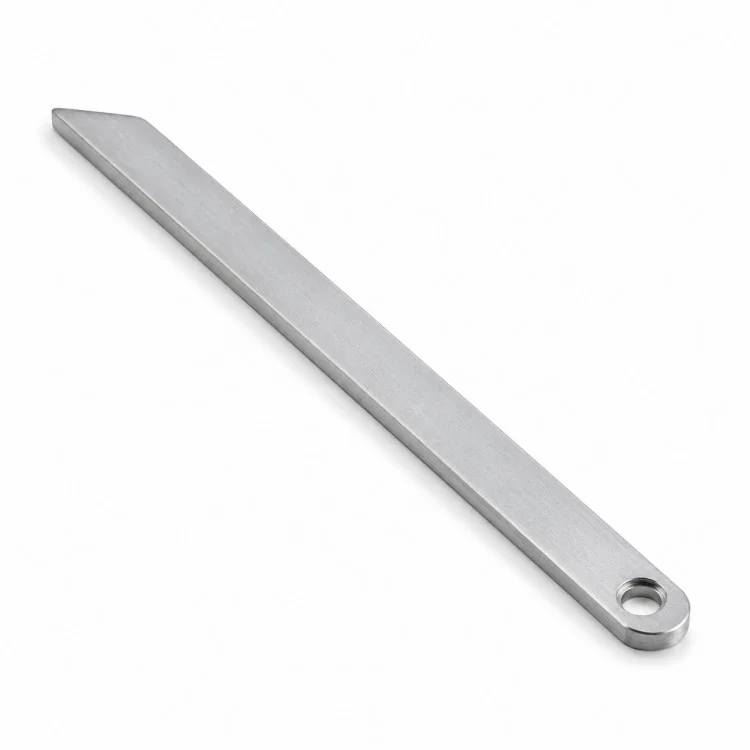

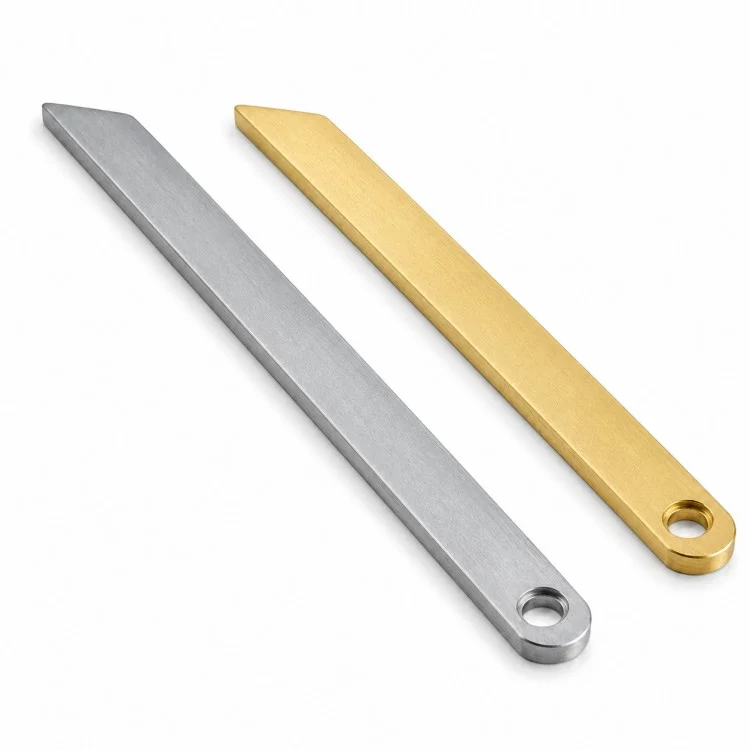

Precyzyjne płaskie ramię łączące obrabiane CNC

W przypadku zaopatrzenia OEM,Xiangxing Xindostarcza precyzyjnie obrabiane CNC płaskie ramię łączące z rysunków 2D, plików 3D lub zatwierdzonych próbek. Zamiast traktować otwór montażowy, płaski korpus i ukształtowany koniec jako niepowiązane elementy, trasa obróbki jest planowana w oparciu o rzeczywiste połączenie i funkcję ruchu komponentu.

W przypadku części o cienkiej lub średniej grubości przygotowanie półfabrykatu można wybrać zgodnie z tolerancją wymiarową, jakością krawędzi i wielkością produkcji. Precyzyjne wykończenie CNC jest następnie stosowane w przypadku krytycznych otworów montażowych, geometrii końcowej i określonych powierzchni odniesienia. Dzięki temu część pozostaje ekonomiczna bez poświęcania wymiarów, które bezpośrednio wpływają na montaż.

Kiedy połączenie działa wokół sworznia, wału lub łącznika, średnicę i położenie otworu montażowego można sprawdzić jako charakterystykę funkcjonalną. Można również kontrolować przejście krawędzi i wykończenie narożników, aby zmniejszyć zadziory, zapobiec zakłóceniom i poprawić obsługę podczas montażu.

Ten typ komponentów jest powszechnie stosowany w mechanizmach automatyki, osprzętach, sprzęcie przemysłowym, systemach regulacji, połączeniach mechanicznych, zespołach sterujących i innych zastosowaniach wymagających smukłego, sztywnego elementu łączącego.

Dane techniczne

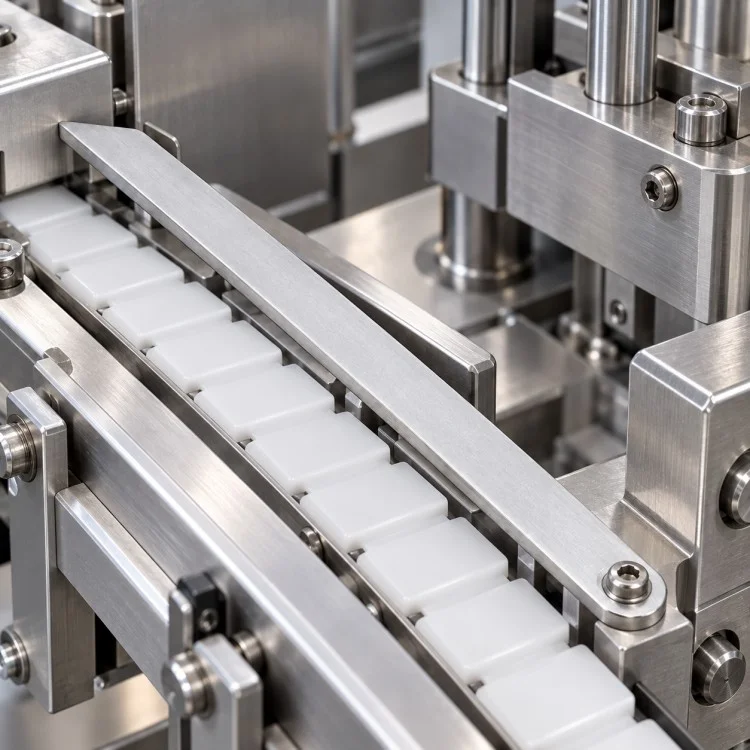

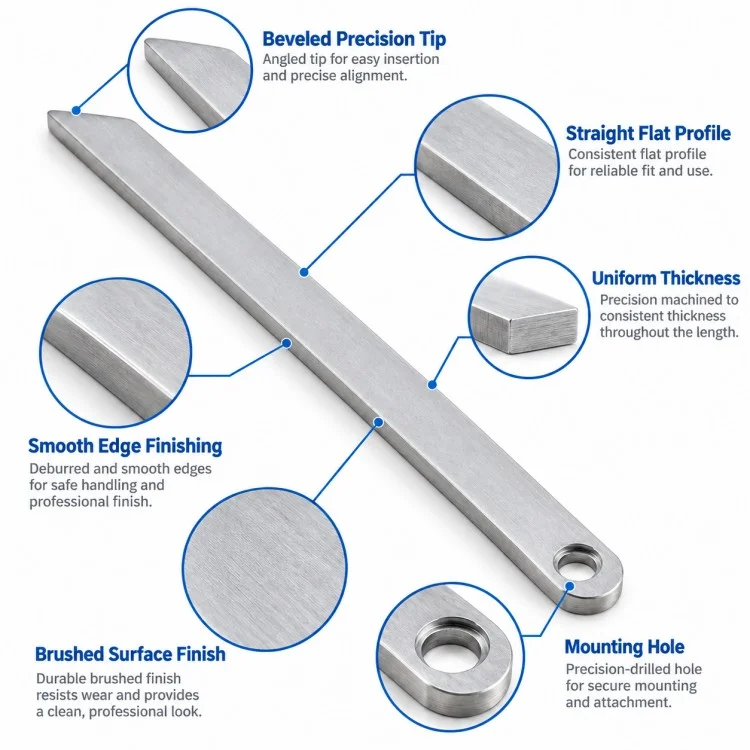

Funkcjonalny projekt i zastosowanie

Wąska, jednoczęściowa geometria jest przydatna tam, gdzie wymagane jest sztywne połączenie bez zajmowania nadmiernej przestrzeni montażowej.

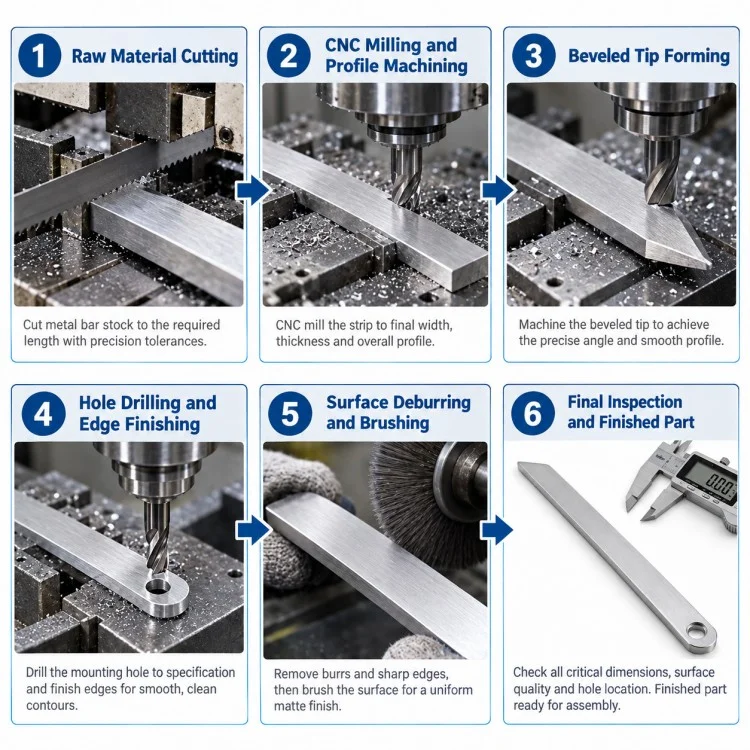

Proces produkcyjny

Produkcja płaskiego elementu łączącego nie ogranicza się do jednej metody obróbki. Trasę można wybrać w zależności od wymagań dotyczących grubości, dokładności, ilości i jakości krawędzi.

Często zadawane pytania

P1: Jakie tolerancje można osiągnąć w przypadku elementów łączących?

Standardowe wymiary CNC są zwykle kontrolowane w okolicach ± ​​0,01 mm. Bardziej rygorystyczne wymagania dotyczące otworów montażowych, położenia otworów lub cech współpracujących można ocenić indywidualnie. Przy odpowiedniej geometrii części i warunkach obróbki specyficzne cechy mogą osiągnąć wydajność sprzętu w okolicach ±0,001 mm.

P2: Jakie materiały można obrabiać?

Możemy ocenić stopy aluminium, stale nierdzewne, stale węglowe i stopowe, mosiądz, miedź i inne potwierdzone materiały nadające się do obróbki mechanicznej pod kątem wytrzymałości, odporności na korozję i potrzeb zastosowania.

P3: Czy można dostosować długość, rozmiar otworu i kształt zakończenia?

Tak. Całkowita długość, szerokość, grubość, średnica otworu montażowego, zaokrąglony koniec, zakrzywiona końcówka i inna geometria mogą być produkowane zgodnie z rysunkami klienta.

P4: Czy mogę zamówić tylko jeden prototyp?

Tak. Xiangxing Xin obsługuje prototypy CNC oparte na rysunkach, zaczynając od jednego elementu, umożliwiając klientom sprawdzenie dopasowania i działania przed produkcją seryjną.

P5: Czy pierwsze próbki są bezpłatne?

W przypadku pierwszej współpracy koszt próbki jest oceniany na podstawie surowca i trudności w obróbce. W przypadku odpowiednich projektów uzgodnione opłaty za próbki mogą zostać uznane lub zwrócone po kolejnym zleceniu produkcyjnym.

P6: Jakie pliki powinienem wysłać do wyceny?

W przypadku wymiarów i tolerancji zalecane są rysunki w formacie PDF, DWG i DXF. Akceptowane są także pliki STEP, IGES i SolidWorks. Jeśli to możliwe, proszę podać materiał, ilość, wykończenie powierzchni i krytyczne wymagania dotyczące tolerancji.

Bezpośrednie zalety fabryki

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. zapewnia produkcję w fabryce precyzyjnych elementów metalowych opartych na rysunku, łącząc przegląd techniczny, obróbkę prototypów, kontrolę i powtarzalną produkcję w jednym procesie.

Elastyczny wybór procesu

Nie każda płaska część łącząca wymaga tej samej trasy. W zależności od grubości, tolerancji i ilości, półfabrykaty mogą być produkowane przy użyciu obróbki CNC, cięcia laserowego lub cięcia strumieniem wody, zanim krytyczne elementy zostaną poddane obróbce końcowej.

Uwaga na funkcjonalną pozycję otworu

W przypadku elementów łączących sama dokładna średnica otworu nie wystarczy. Położenie otworu względem przeciwległego końca i profilu zewnętrznego może bezpośrednio wpływać na ruch mechanizmu, dlatego te zależności można traktować jako punkty kontroli funkcjonalnej.

Szerokie możliwości materiałowe

Dostępne materiały do ​​obróbki obejmują stopy aluminium, stal nierdzewną, stal węglową, stal stopową, mosiądz, miedź i inne odpowiednie metale, co ułatwia dopasowanie wytrzymałości, odporności na korozję, masy i kosztów.

Produkcja przyjazna prototypom

Obsługiwana jest produkcja jednoczęściowych prototypów w przypadku części opartych na rysunkach, co jest przydatne do weryfikacji projektu, testów mechanicznych i potwierdzania dopasowania przed większymi zamówieniami.

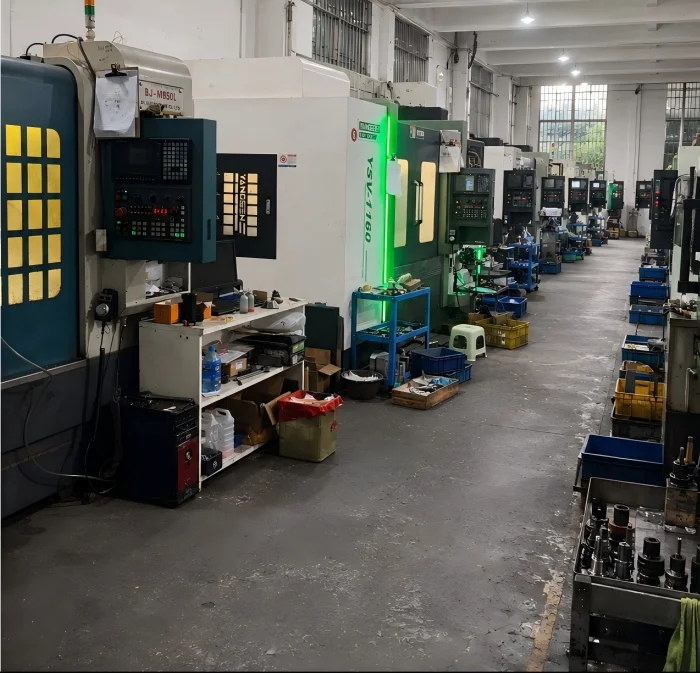

Wyposażenie i zakres obróbki

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. posiada możliwości toczenia CNC, toczenia i frezowania oraz obróbki 3-osiowej, 4-osiowej i 5-osiowej. W przypadku większych projektów obrotowych dwie tokarki CNC mogą obsłużyć średnicę toczenia około 1500 mm, pod warunkiem sprawdzenia rysunku.

Jakość i powtarzalność

Precyzyjnie obrabiane CNC płaskie ramię łączące może być produkowane z kontrolowanymi punktami odniesienia obróbki i powtarzanymi punktami kontroli po zatwierdzeniu prototypu, co pomaga zachować spójność wymiarową w kolejnych partiach.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. działa w oparciu o systemy zarządzania jakością ISO 9001 i IATF 16949. Certyfikaty materiałowe, raporty z kontroli wymiarowej i inne uzgodnione dokumenty jakościowe mogą być przygotowane zgodnie z wymaganiami projektu.
